RTP 之 H.264 封包和解包

根据课程视频整理：

• 159--4-RTP之H264封包和解包1-封包原理.mp4
• 160--4-RTP之H264封包和解包2-封包原理.mp4

目标：把 H.264 数据如何放进 RTP、什么时候单包发送、什么时候 FU-A 分片、接收端如何还原 NALU 这些基础流程讲清楚。

1. 基础概念

H.264 裸流由一个个 NALU 组成。每个 NALU 可以理解为一段独立的编码数据，常见类型包括 SPS、PPS、IDR 帧、非 IDR 帧等。

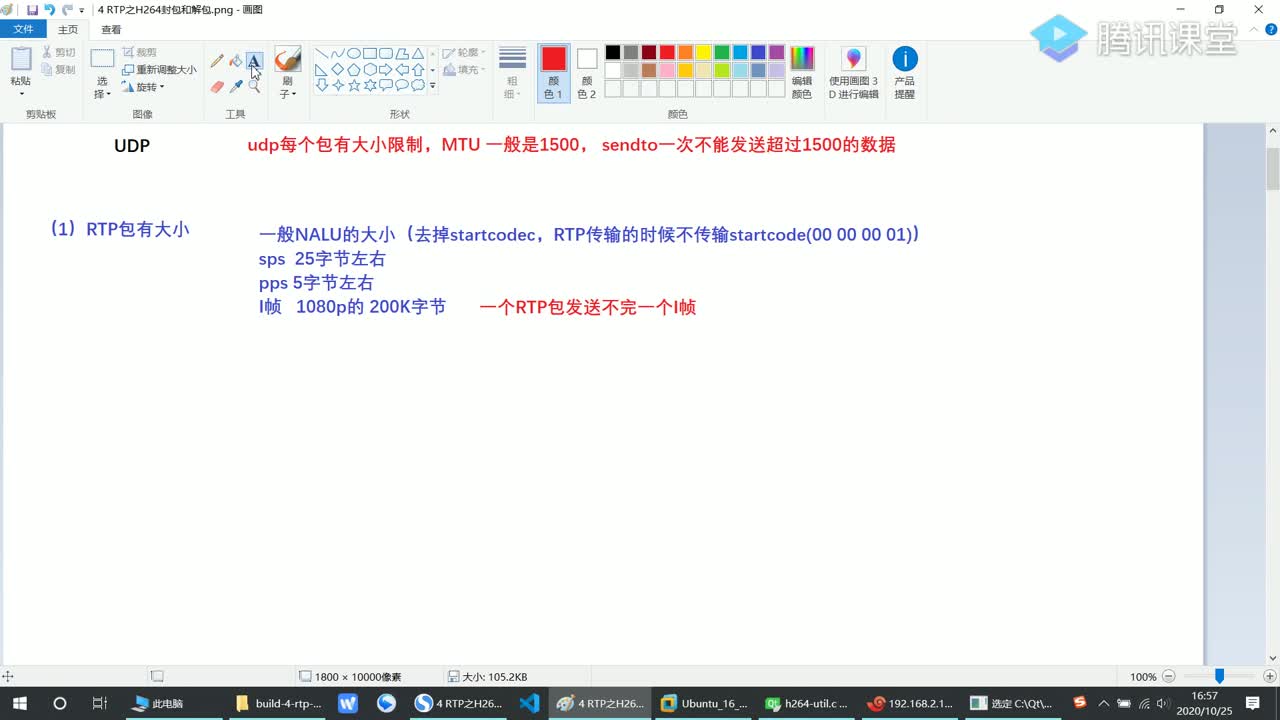

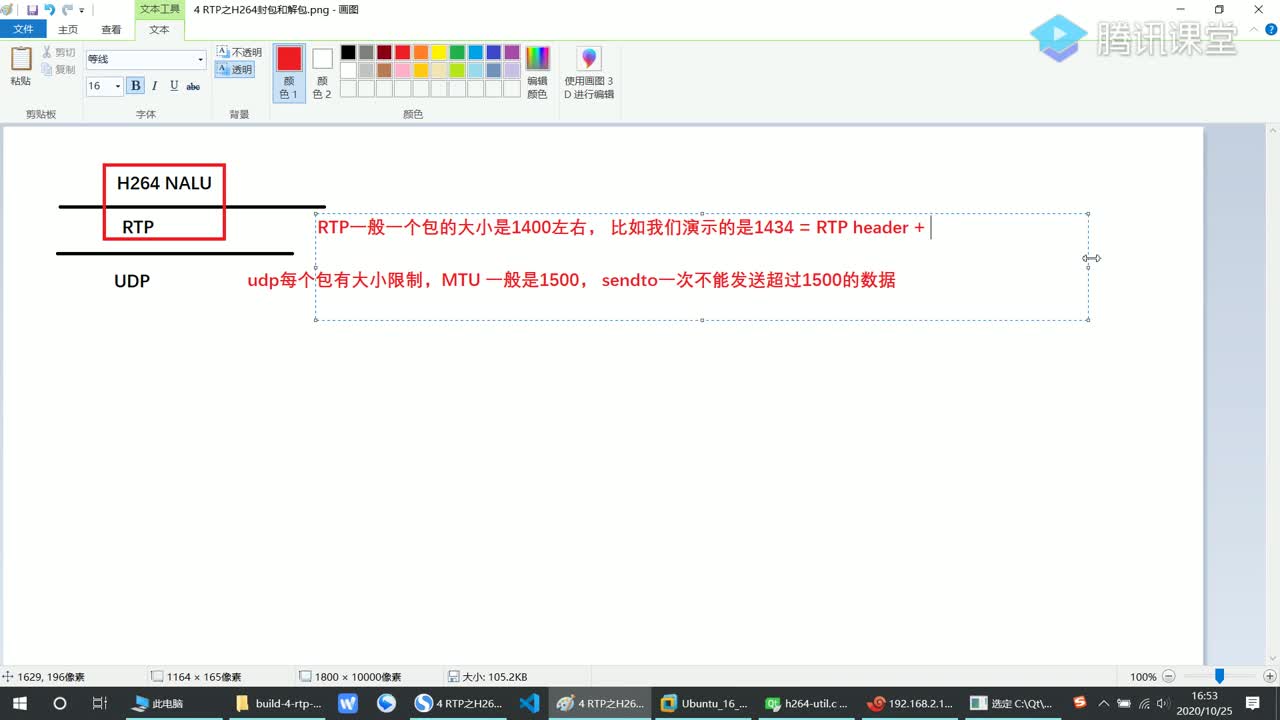

RTP 负责把这些 NALU 放进网络包里发送。问题在于：一个 NALU 的大小不固定，而网络包不能无限大。UDP 传输时尤其要考虑 MTU，如果 RTP payload 太大，底层 IP 分片会增加丢包和重传处理难度。

所以 H.264 over RTP 的核心判断很简单：

如果 NALU <= RTP payload 容量：
    一个 NALU 放进一个 RTP 包，使用 Single NAL Unit
如果 NALU > RTP payload 容量：
    一个 NALU 拆成多个 RTP 包，常用 FU-A

2. H.264 NALU Header

H.264 NALU 的第一个字节是 NALU Header：

  0 1 2 3 4 5 6 7
+-+-+-+-+-+-+-+-+
|F|NRI|  Type   |
+-+-+-+-+-+-+-+-+

字段含义：

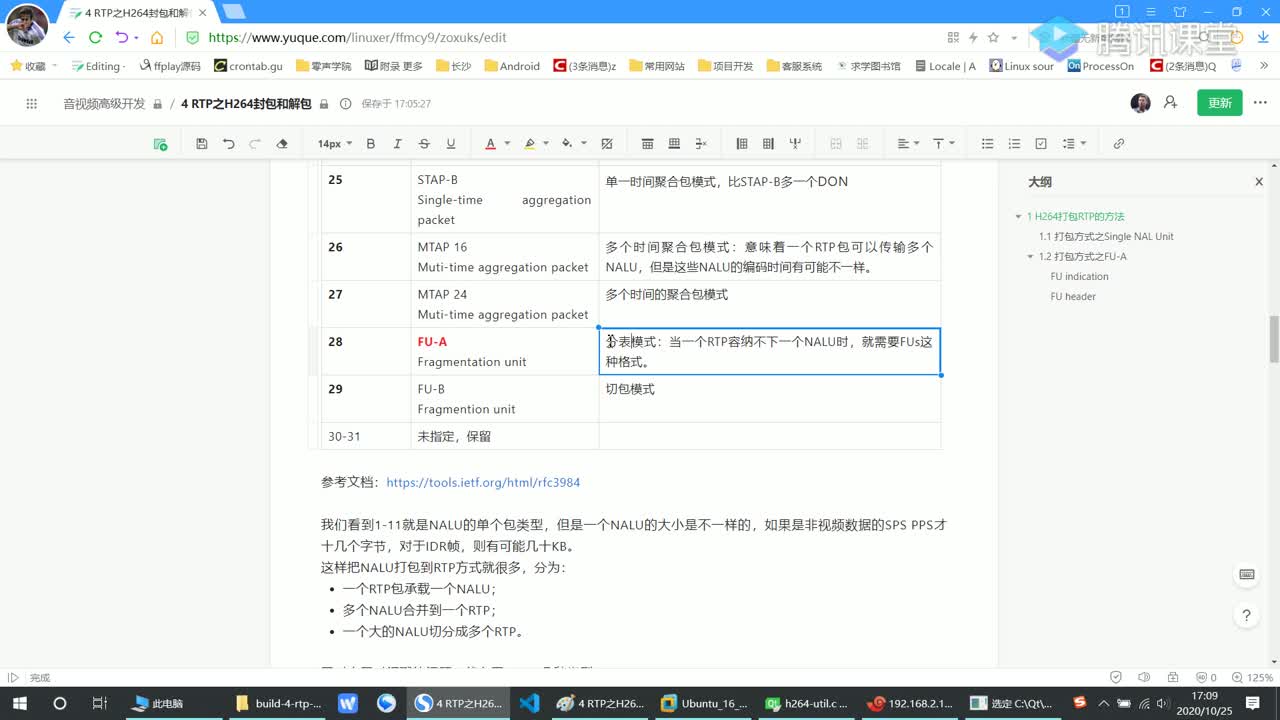

常见 Type：

课程重点主要落在 Single NAL Unit 和 FU-A，也就是最常见、最实用的两种打包方式。

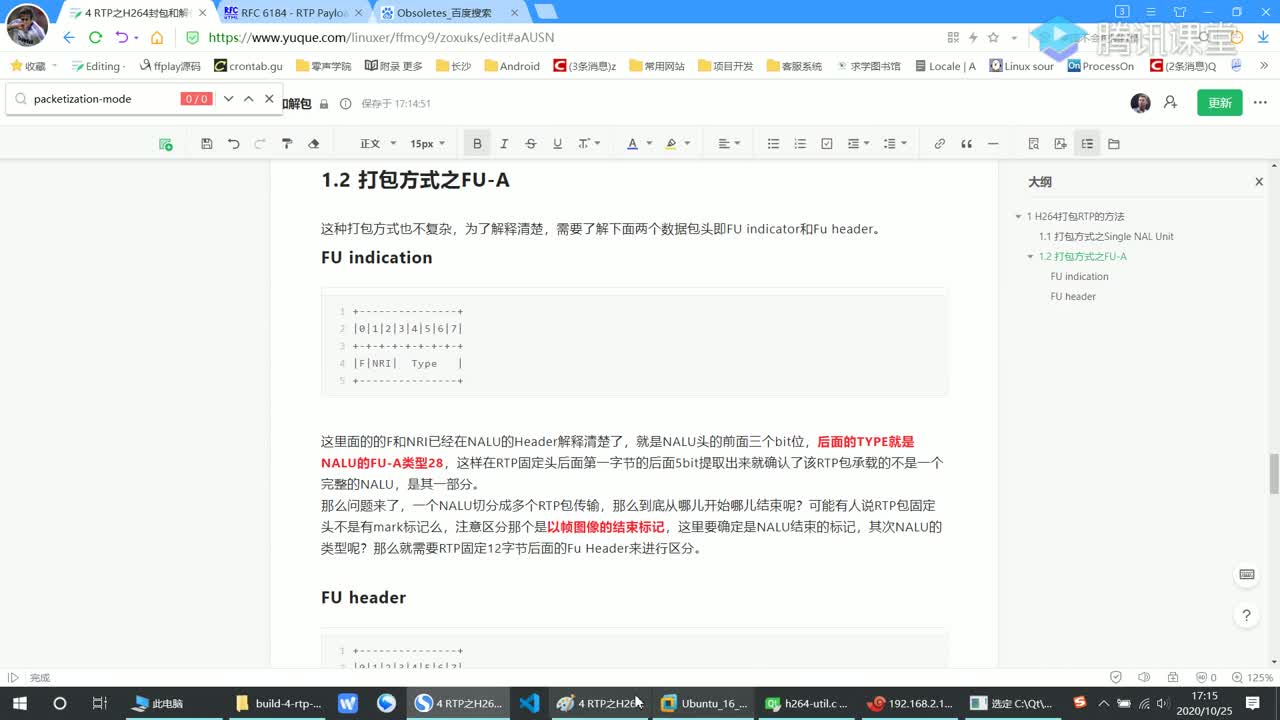

3. Single NAL Unit 打包

当一个 NALU 小于等于 RTP payload 可承载大小时，可以直接把完整 NALU 放进 RTP payload。

结构如下：

RTP Header | NALU Header | NALU Data

这种方式简单，接收端拿到 RTP payload 后即可得到一个完整 NALU。

发送端流程：

读取一个 NALU
判断 NALU 长度
构造 RTP header
payload 直接拷贝完整 NALU
发送 RTP 包
sequence number 加 1
timestamp 按帧推进

接收端流程：

收到 RTP 包
检查 payload 第一个字节的 Type
如果 Type 在 1..23：
    当前 payload 就是一个完整 NALU
    补起始码 00 00 00 01
    写入或交给解码器

4. FU-A 分片打包

当一个 NALU 太大，不能放进一个 RTP payload，就要拆成多个 RTP 包。课程重点讲的是 FU-A。

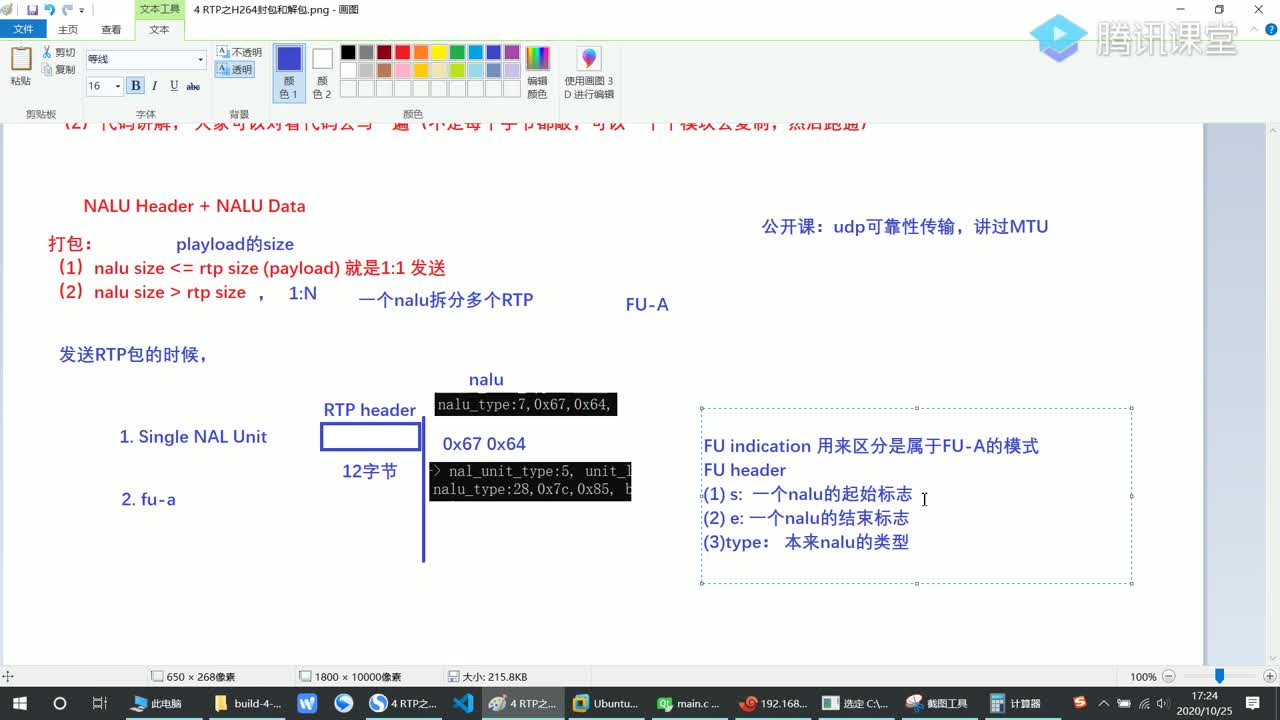

FU-A 的 RTP payload 结构：

RTP Header | FU Indicator | FU Header | Fragment Data

FU Indicator：

  0 1 2 3 4 5 6 7
+-+-+-+-+-+-+-+-+
|F|NRI| Type=28 |
+-+-+-+-+-+-+-+-+

FU Header：

  0 1 2 3 4 5 6 7
+-+-+-+-+-+-+-+-+
|S|E|R|  Type   |
+-+-+-+-+-+-+-+-+

字段含义：

FU-A 的关键点是：分片后每个 RTP 包的 payload 不再直接以原始 NALU Header 开头，而是先放 FU Indicator 和 FU Header。接收端要用这两个字节还原原始 NALU Header。

原始 NALU Header 的还原方式：

restored_nalu_header = (FU Indicator 的 F/NRI) | (FU Header 的 Type)

例如原始 NALU 是 IDR，Type = 5。分片发送时：

FU Indicator Type = 28
FU Header Type    = 5

接收端遇到 S=1 的首包时，先写起始码，再写还原出的 NALU Header，然后接上首片数据。

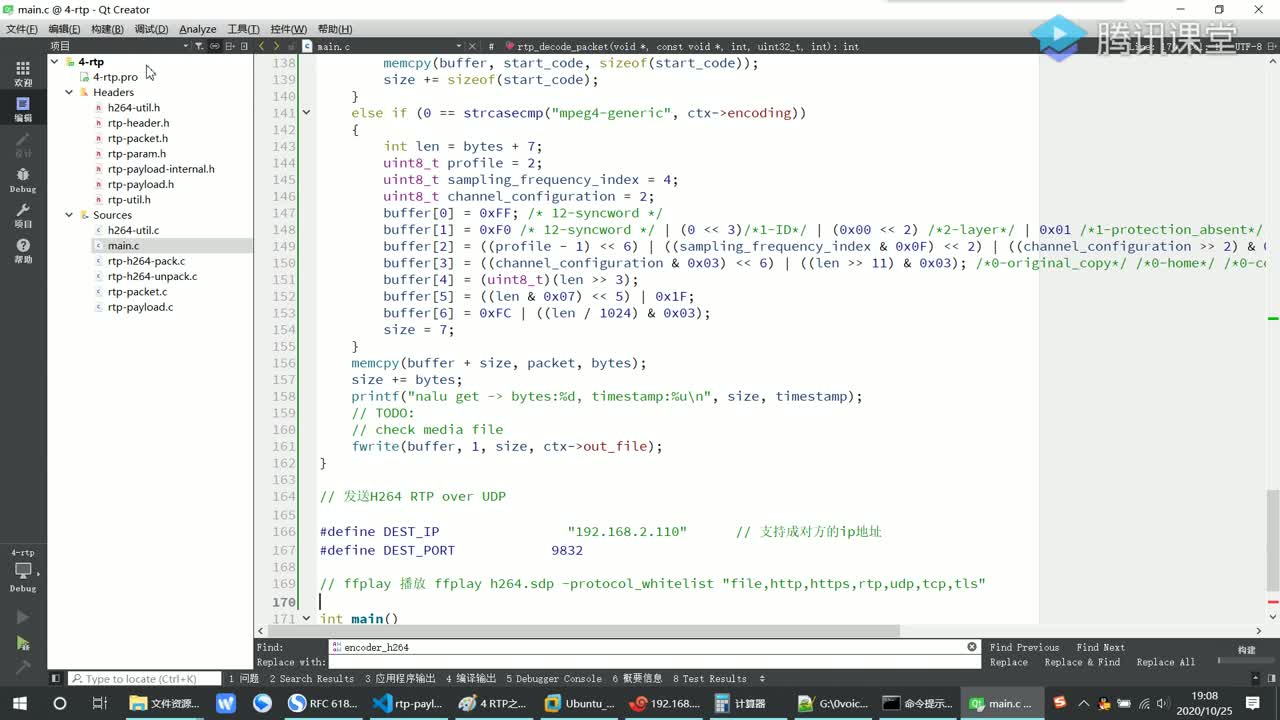

5. H.264 RTP 发送流程

发送端整体流程：

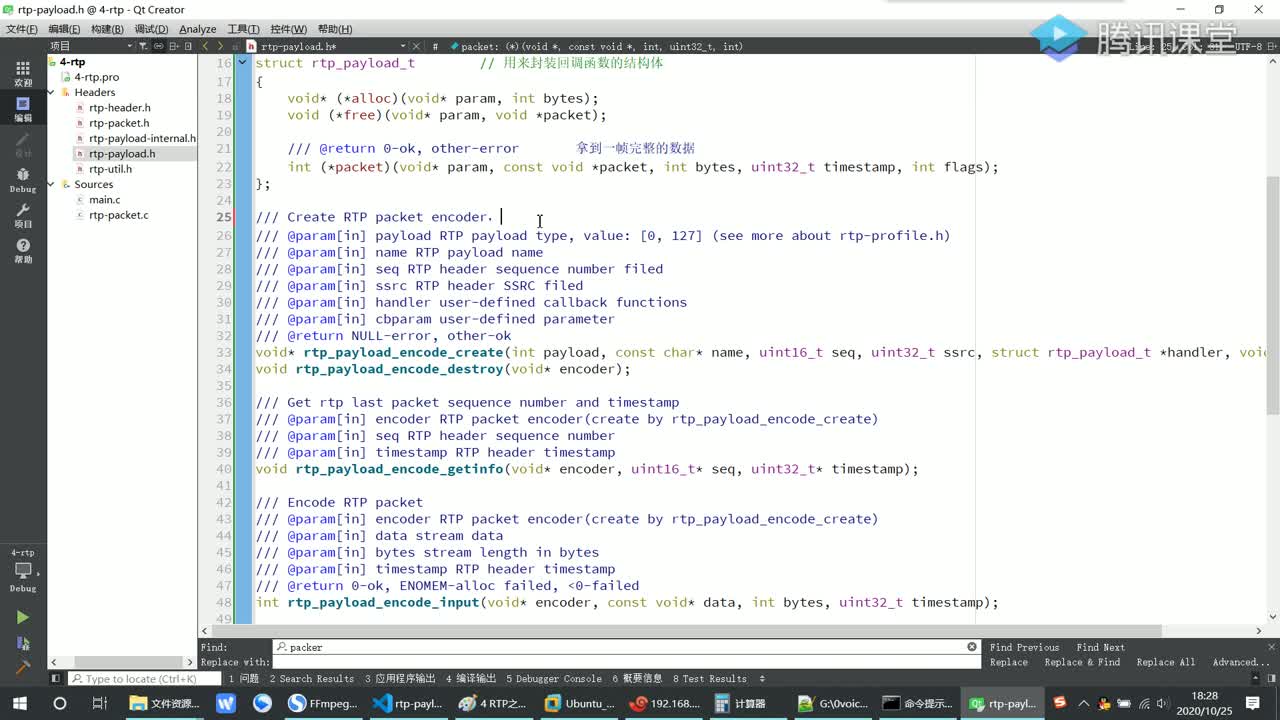

读取 H.264 文件或编码器输出
按起始码切出 NALU
去掉起始码，只保留 NALU Header + NALU Data
判断 NALU 长度
    小包：Single NAL Unit
    大包：FU-A 分片
构造 RTP header
设置 sequence number、timestamp、marker
发送到 socket

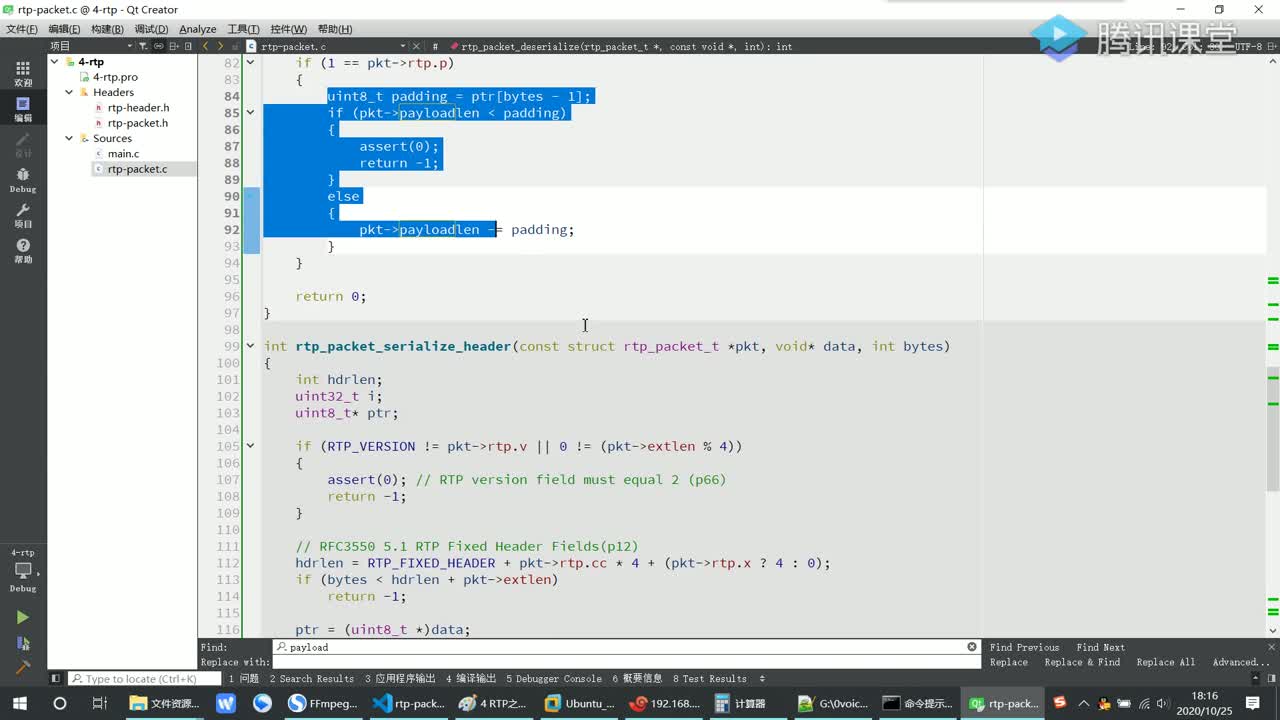

代码实现时，通常会有一个打包函数接收：

• RTP 输出缓冲区
• H.264 NALU 数据
• NALU 长度
• RTP payload 最大长度
• 序列号、时间戳、SSRC 等上下文

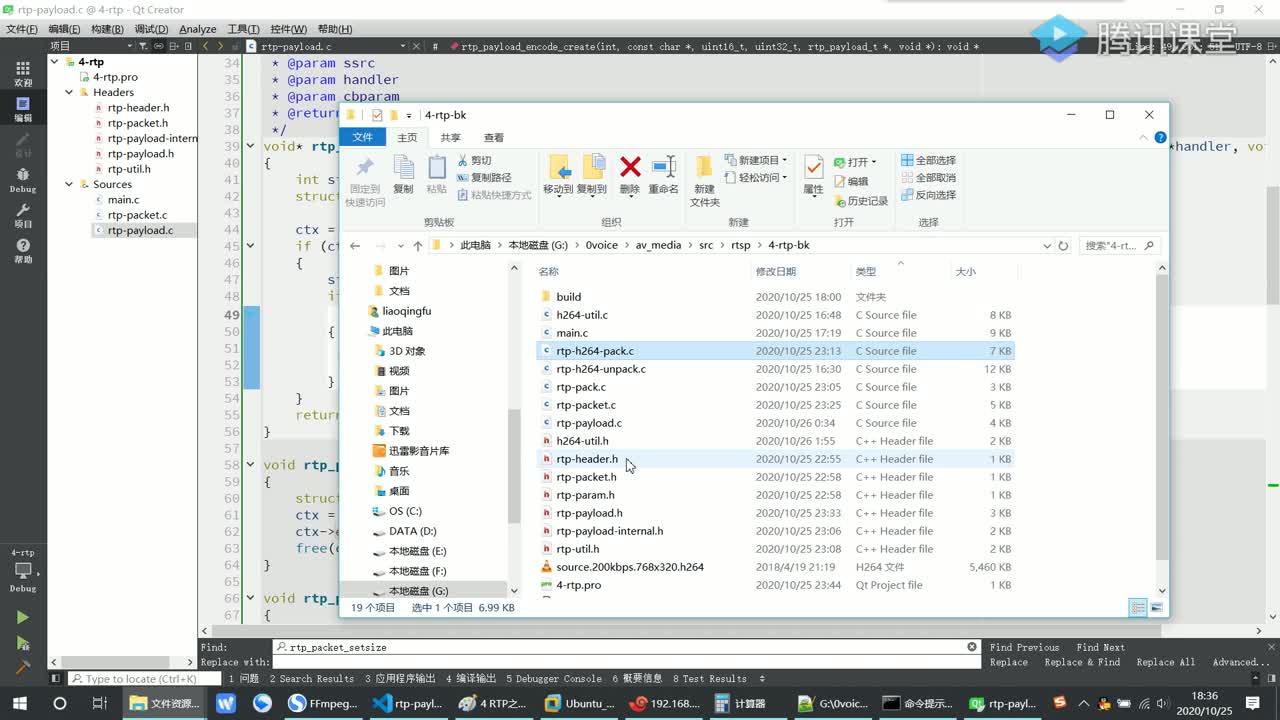

FU-A 发送时要特别处理三类包：

6. Timestamp、Sequence Number、Marker

RTP Header 里最容易写错的是这三个字段：

视频时间戳使用视频时钟频率，常见为 90000Hz。如果帧率是 25fps，每帧 timestamp 增量通常是：

90000 / 25 = 3600

如果帧率是 30fps：

90000 / 30 = 3000

7. H.264 RTP 解包流程

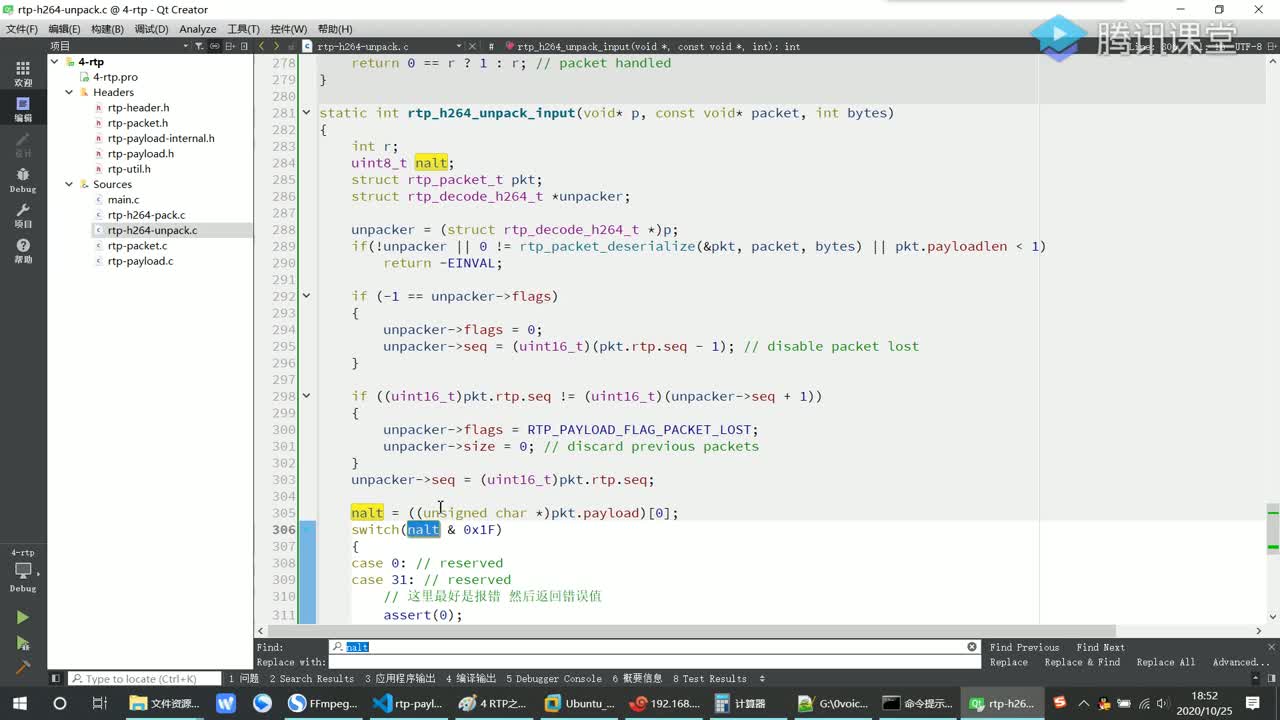

接收端要根据 RTP payload 的第一个字节判断包类型：

nalu_type = payload[0] & 0x1f

解包流程：

收到 RTP 包
解析 RTP header，拿到 payload
读取 payload[0] 的 Type

如果 Type 在 1..23：
    Single NAL Unit
    写 start code + payload

如果 Type == 28：
    FU-A
    读取 FU Indicator 和 FU Header
    如果 S == 1：
        写 start code
        还原 NALU Header
        写 NALU Header
    写当前 fragment data
    如果 E == 1：
        一个 NALU 结束

FU-A 解包时最重要的是不要把 FU Indicator 和 FU Header 当成原始 NALU 数据写进去。真正写入裸流的是还原后的 NALU Header 加每个分片的 Fragment Data。

8. 调试要点

开发或抓包时可以按下面几项检查：

• 小 NALU 是否走 Single NAL Unit。
• 大 NALU 是否走 FU-A。
• FU-A 首片 S=1,E=0，中间片 S=0,E=0，尾片 S=0,E=1。
• 同一个大 NALU 的所有分片 timestamp 是否相同。
• RTP sequence number 是否每包递增。
• 一帧最后一个 RTP 包 marker 是否置 1。
• 接收端还原出的 H.264 裸流是否带起始码。
• SPS/PPS 是否在解码器需要之前送达。

最后可以用一句话记住：

H.264 over RTP：小 NALU 直接放，大 NALU 用 FU-A 拆；解包时按 S/E 还原 NALU。
